Преобразование сети IPX в интрасеть

Терри Л. Джеффресс

Эта статья - из серии публикаций, рассказывающих о том, как с помощью системы IntranetWare компании Novell можно на основе существующей сетевой инфраструктуры построить интрасеть и публиковать в ней информацию в электронной форме (см. также статью «Как выбрать IP-адреса для вашей сети»).

Прежде, чем начать публиковать документы в электронной форме и даже прежде, чем устанавливать сервер Novell Web Server (входящий в комплект IntranetWare), вам придется позаботиться о реализации некоторых технологий, используемых в Internet. В частности, необходимо будет установить TCP/IP в качестве транспортного протокола вашей сети IntranetWare. После этого можно приступать к созданию интрасети, которая сможет поддерживать практически любые сетевые службы.

В данной статье описываются варианты настройки серверов IntranetWare и рабочих станций для использования протокола TCP/IP. Затем приводятся подробные инструкции по настройке конфигурации рабочей станции, необходимой для обеспечения доступа к серверу IntranetWare по протоколу TCP/IP. Даются также рекомендации по установке на сервер дополнительных служб интрасети (о том, что такое интрасеть и каковы ее достоинства, читайте во врезке «О достоинствах интрасетей»).

Варианты конфигурации интрасети

Чтобы реализовать в сети IntranetWare поддержку протокола TCP/IP, вам придется изменить конфигурацию каждого сервера, который должен обеспечивать службы интрасети. Вам также необходимо изменить конфигурацию каждой рабочей станции, с которой вы собираетесь осуществлять доступ к этим службам.

К счастью, система IntranetWare включает в себя все необходимые средства для настройки TCP/IP. Чтобы произвести настройку сервера интрасети, нужно обеспечить поддержку протокола TCP/IP, по крайней мере, на одной сетевой интерфейсной плате этого сервера. От того, какие варианты конфигурации рабочей станции вы предпочтете, будет зависеть набор дополнительных служб, которые вам понадобится установить на сервере интрасети.

Имеется три варианта конфигурации рабочей станции IntranetWare, обеспечивающих поддержку протокола TCP/IP. Рабочая станция может быть настроена так, чтобы она использовала

одновременно протоколы IPX и TCP/IP;
только протокол IPX (а запросы TCP/IP отправляла на шлюз IPX/IP Gateway);
только протокол TCP/IP (с помощью NetWare/IP).

В последующих разделах статьи описана последовательность действий, которые необходимо предпринять, чтобы "привязать" протокол TCP/IP к сетевой интерфейсной плате сервера. Затем приводится описание трех вариантов настройки конфигурации рабочих станций. В статье рассказывается, как можно обеспечить поддержку TCP/IP в отдельном сегменте локальной сети (ЛВС). Вопросы маршрутизации TCP/IP между сегментами ЛВС в статье не рассматриваются. (Информацию о настройке NetWare/IP и маршрутизации TCP/IP с помощью IntranetWare можно найти в документации к системе IntranetWare. Некоторые полезные сведения можно также почерпнуть из книги "Novell's Guide to Integrating NetWare and TCP/IP", о которой рассказывается во врезке "Рекомендуемый источник".)

Привязка TCP/IP к сетевой интерфейсной плате

Если вам уже приходилось настраивать сервер IntranetWare или NetWare, то действия, которые нужно выполнить, чтобы загрузить и настроить TCP/IP, будут вам хорошо знакомы. Загрузка и настройка протокола TCP/IP происходит точно так же, как и IPX. Для этого используется утилита Internetworking Configuration (INETCFG), с помощью которой выполняются следующие задачи:

Настройка сетевой интерфейсной платы.
Настройка TCP/IP.
Привязка TCP/IP к сетевой интерфейсной плате

Настройка сетевой интерфейсной платы

При настройке конфигурации сетевой интерфейсной платы необходимо указать драйвер, который должна загружать система IntranetWare, а также задать параметры, которые она будет использовать для взаимодействия с сетевой платой. Если вы устанавливаете TCP/IP в сети, в которой уже установлен протокол IPX, то новую сетевую плату настраивать не нужно и можно сразу переходить к следующей операции, описанной в разделе "Настройка TCP/IP".

Если вы настраиваете новый сервер или устанавливаете новую сетевую интерфейсную плату, то для ее настройки воспользуйтесь утилитой INETCFG. Для этого выполните следующие операции:

Убедитесь, что сетевой драйвер интерфейсной платы находится в директории SYS:SYSTEM сервера (файлы сетевых драйверов имеют расширение .LAN).
Загрузите с консоли сервера утилиту INETCFG.
Выберите пункт "Boards" ("Платы") в меню "Internetworking Configuration" ("Настройка сетевых параметров"). На экране появится окно "Configured Boards" ("Настроенные платы").
Нажмите клавишу Insert, чтобы открыть окно "Available Drivers" ("Перечень драйверов"). Выберите драйвер, соответствующий сетевой интерфейсной плате вашего сервера, и нажмите клавишу Enter. На экране появится диалоговое окно настройки платы.
Задайте название сетевой интерфейсной платы (например, NE2000_1) и ее параметры. Например, если вы настраиваете плату Ethernet, то вам, возможно, придется указать номер аппаратного прерывания и адрес ввода-вывода.
Завершив настройку конфигурации платы, нажмите клавишу Escape, чтобы закрыть диалоговое окно. Чтобы включить плату в конфигурацию сервера, выберите "Yes" при ответе на вопрос, хотите ли вы сохранить внесенные изменения.

Настройка TCP/IP

Прежде чем сервер IntranetWare сможет использовать для связи TCP/IP, вам необходимо активизировать и настроить стек протоколов TCP/IP. Протоколы TCP/IP в IntranetWare являются частью NLM-модуля TCPIP. Когда вы активизируете TCP/IP, утилита INETCFG помещает команду LOAD TCPIP в загрузочные файлы сервера. Чтобы активизировать и настроить TCP/IP на сервере, вам нужно выполнить следующие операции:

Выберите пункт "Protocols" в меню "Internetworking Configuration". При этом на экране появится окно "Protocol Configuration" ("Настройка протокола").
Выберите пункт "TCP/IP" в меню "Protocol Configuration". При этом на экране появится диалоговое окно "TCP/IP Protocol Configuration" (см. рис. 1).
Чтобы настроить TCP/IP в одном сегменте ЛВС, нужно изменить параметры в диалоговом окне "TCP/IP Protocol Configuration" таким образом, чтобы новые параметры совпадали с указанными на рис. 1. Эти параметры активизируют протокол TCP/IP на вашем сервере, но запрещают маршрутизацию TCP/IP на другие сегменты ЛВС. (В сетях с одним сегментом ЛВС маршрутизации не требуется, поэтому ее активизация приводит лишь к бесполезному расходованию ресурсов сервера.)
Введя параметры конфигурации TCP/IP, нажмите клавишу Escape.
Чтобы сохранить новую конфигурацию, выберите "Yes" в диалоговом окне "Update TCP/IP Configuration?" ("Обновить настройку TCP/IP?").

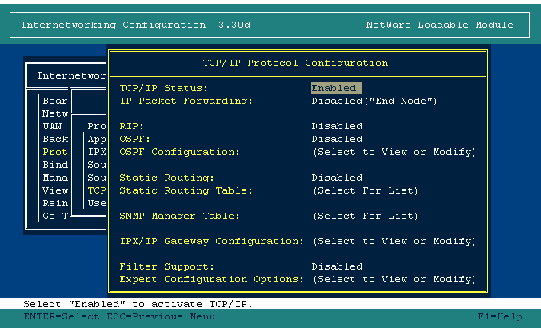

Рис. 1. Диалоговое окно TCP/IP Protocol Configuration утилиты INETCFG, используемой для настройки протокола TCP/IP на сервере IntranetWare.

Привязка TCP/IP к сетевой интерфейсной плате

Осуществляя привязку (binding) TCP/IP к сетевой интерфейсной плате, вы разрешаете системе IntranetWare взаимодействовать с этой платой по протоколу TCP/IP. Чтобы "привязать" (bind) TCP/IP к сетевой плате, выполните следующие операции:

Выберите пункт "Bindings" ("Привязка") в меню "Internetworking Configuration". На экране появится окно "Configured Protocol to Network Interface Bindings" ("Привязка настроенных протоколов к сетевым интерфейсным платам").
Чтобы выполнить привязку протокола, нажмите клавишу Insert. На экране появится перечень протоколов, поддерживаемых сервером.
Выберите из этого перечня протокол TCP/IP. На экране появится перечень сконфигурированных сетевых интерфейсных плат.
Выберите плату, к которой вы хотите "привязать" TCP/IP, и нажмите клавишу Enter. На экране появится диалоговое окно "Binding TCP/IP to a LAN Interface" ("Привязка TCP/IP к адаптеру ЛВС") (см. рис. 2).
Введите локальный IP-адрес и маску подсети, соответствующие вашей сети (если вы не знаете, какие IP-адрес и маску использовать, ознакомьтесь со статьей "Как выбрать IP-адреса для вашей сети").
Введя необходимые параметры, нажмите клавишу Escape.
Когда на экране появится диалоговое окно "Update TCP/IP Configuration?" ("Обновить конфигурацию TCP/IP?"), выберите "Yes".
Для того чтобы активизировать все новые параметры настройки, выберите пункт "Reinitialize System" ("Перезагрузить систему") в меню "Internetworking Configuration" или выключите и перезагрузите сервер.

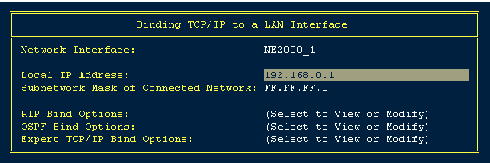

Рис. 2. Для "привязки" протокола TCP/IP к сетевой интерфейсной плате следует указать локальный IP-адрес и маску подсети.

Варианты настройки рабочей станции

Для того чтобы дать возможность приложениям для интрасетей, таким как Web-браузеры, направлять запросы TCP/IP серверу интрасети, необходимо настроить рабочие станции для работы по протоколу TCP/IP. Как уже упоминалось выше, возможны три варианта такой настройки рабочей станции:

с использованием сразу двух протоколов: IPX и TCP/IP;
с использованием только протокола IPX и отправкой запросов TCP/IP на шлюз IPX/IP Gateway;
с использованием только протокола TCP/IP (посылка запросов IntranetWare с помощью NetWare/IP).

Рабочие станции в одной сети могут быть настроены по-разному. Например, одна рабочая станция может быть настроена так, чтобы использовались оба протокола (IPX и TCP/IP), другая же может работать только по TCP/IP через NetWare/IP.

Одну и ту же рабочую станцию Windows 3.х или Windows 95 можно настроить на использование протоколов IPX и TCP/IP или на использование шлюза IPX/IP Gateway, но ее нельзя настроить на использование двух этих вариантов одновременно. В качестве компромиссного решения можно воспользоваться утилитой Gateway Switcher (она устанавливается вместе с клиентской частью шлюза IPX/IP Gateway, которая входит в комплект клиентского ПО IntranetWare Client для DOS/Windows 3.x или Windows 95). Эта утилита позволяет указать, как именно рабочая станция должна взаимодействовать с сервером в каждый момент времени: либо непосредственно по протоколу TCP/IP, либо через шлюз IPX/IP. Если вы настраиваете рабочую станцию на использование только протокола TCP/IP через NetWare/IP, то этот вариант настройки нельзя совместить ни с каким другим.

Выбранные вами варианты настройки рабочей станции определяют, какие дополнительные службы вам нужно будет установить на сервере IntranetWare. Например, если вы хотите, чтобы рабочая станция использовала только протокол IPX, то на сервере IntranetWare нужно будет установить многопротокольный маршрутизатор NetWare MultiProtocol Router (MPR) и затем активизировать шлюз IPX/IP Gateway.

В отличие от рабочей станции, сервер IntranetWare может одновременно поддерживать все службы TCP/IP, установленные на нем. Например, на одном сервере можно одновременно установить маршрутизатор MPR, сервер DHCP (Dynamic Host Configuration Protocol - протокол динамической настройки конфигурации хоста) и службу NetWare/IP. Эти службы можно установить и на разных серверах, если только каждый из них был предварительно сконфигурирован для использования TCP/IP.

Одновременное использование на рабочей станции IPX и TCP/IP

Если вы добавляете поддержку протокола TCP/IP на рабочей станции, которая уже была сконфигурирована для использования IPX, то эта станция сможет использовать оба протокола (IPX и TCP/IP) при работе в сети. Рабочая станция использует протокол IPX для обработки всех запросов к файловой системе и службам каталога Novell Directory Services (NDS) - например, для обращения к файлу на сервере NetWare или IntranetWare. Протокол же TCP/IP используется для обработки запросов всех служб интрасети, например, для загрузки HTML-файла с сервера IntranetWare.

О достоинствах интрасетей

Термин "интрасеть" (intranet) чрезвычайно быстро распространился в компьютерном мире, когда компании обнаружили, что они могут создавать частные сети, основанные на технологиях и стандартах, принятых в Internet. Используя такие открытые технологии, компания может почти мгновенно предоставлять своим сотрудникам полезную информацию независимо от того, где территориально эти сотрудники находятся, причем такой способ передачи информации оказывается наиболее дешевым из всех возможных.

Экономия и удобство

Основные технологии, на которых строится интрасеть, были специально разработаны так, чтобы обеспечить независимость от платформы и общедоступность. Такие технологии как Всемирная "паутина" (World Wide Web) были созданы для того, чтобы дать возможность ученым, работающим на различных платформах, обмениваться информацией через Internet, не тратя времени и сил на подготовку версий одного документа для нескольких платформ. В результате любой пользователь интрасети может просматривать помещенные в ней документы с помощью Web-браузера.

Хотя даже небольшая компания, имеющая только один офис и располагающая сетью скромных размеров, может выиграть от создания интрасети. Выгоды от использования этой технологии увеличиваются вместе с ростом количества сотрудников, размеров сети и числа удаленных сетевых узлов.

По мере роста организации увеличиваются и ее затраты, если информация распространяется среди сотрудников посредством таких традиционных способов как печатные меморандумы и бюллетени. Другие методы распространения информации, такие как электронная почта и совместный доступ к файлам, тоже могут оказаться достаточно трудоемкими и потребовать больших затрат времени на управление.

Публикация документов в интрасети оказывается наиболее рентабельным и быстрым среди всех способов электронного взаимодействия. Каждый сотрудник, который имеет соответствующим образом настроенную рабочую станцию и браузер Web, может читать документы, подготовленные в определенном формате и помещенные на сервер интрасети. Если бы те же документы нужно было представлять в виде файлов в каталоге общего доступа или в виде электронных сообщений, то зачастую пришлось бы создавать несколько копий одних и тех же документов в разных форматах, чтобы сделать их доступными для всех платформ рабочих станций и приложений, имеющихся в организации.

Создав интрасеть, организация может по мере необходимости изменять содержание опубликованных в ней документов с очень небольшими дополнительными издержками. Если в организации, не имеющей интрасети, возникает необходимость изменить и скорректировать содержание разосланного пользователям электронного сообщения, то приходится посылать каждому из них новое сообщение. Почтовый ящик каждого пользователя в таком случае содержит две версии электронного сообщения.

Интрасети имеют преимущество и перед другими способами взаимодействия. В интрасети можно создать такие документы, которые предоставляли бы пользователям информацию в реальном времени, например, текущие биржевые сводки или самые последние данные о каком-либо сегменте рынка. Имея практически мгновенный доступ к таким сведениям, сотрудники компании могут более оперативно реагировать на изменения рынка или на действия компаний-конкурентов, а это в свою очередь сказывается на росте доходов компании.

Еще одно достоинство интрасети состоит в том, что, публикуя в ней документы, компания получает обратную связь с пользователями. Например, если документы распространяются в печатном виде или в форме общедоступных файлов на сервере, то невозможно определить, читают ли сотрудники эти материалы. Если же материалы опубликованы на сервере интрасети, то всегда можно проследить, сколько пользователей прочитало их и даже какие именно материалы пользователи читают наиболее часто.

Пользователи находят все новые способы снижения затрат с помощью интрасетей, особенно после того, как появились спецификации, поддерживающие видео-, аудио- и графические форматы документов в Web. Например, многие компании установили в своих интрасетях приложения, позволяющие сотрудникам получать доступ к базам данных компании через браузер Web. Таким компаниям не приходится создавать или приобретать специализированные программы для доступа к базам данных, поскольку вся необходимая информация оказывается доступной через интрасеть. Такие продукты как GroupWise Web Access даже дают возможность пользователям читать электронные сообщения и работать с расписанием с помощью браузера Web. Возможности снижения долгосрочных затрат и повышение удобства работы ограничиваются только вашим воображением и размерами текущего бюджета вашей организации.

Дополнительные выгоды от совместимости с Internet

Без особых затрат организация может соединить свою интрасеть с Internet. Тогда удаленные пользователи (например, находящиеся в командировке сотрудники или клиенты компании) получат возможность доступа к ее интрасети через Internet. Организация может управлять доступом пользователей к документам, разрешая всем желающим просматривать одну часть документов, а другую их часть делая доступной только для определенного круга пользователей. Можно также разрешить пользователям интрасети выход в Internet, открыв им доступ к богатейшему фонду информации, содержащему сведения практически на любую тему.

Можно настроить все клиенты IntranetWare на использование протоколов IPX и TCP/IP. (Этот вариант настройки является стандартным для клиентов IntranetWare и единственно возможным для клиентов Macintosh). Главным достоинством такой настройки является оптимальный режим работы клиента, поскольку в этом случае рабочая станция посылает каждый запрос по его естественному транспортному протоколу: запрос к файловой системе или службам NDS посылается по протоколу IPX, а запросы к службам интрасети посылаются по протоколу TCP/IP.

Основным недостатком такого варианта настройки является то, что приходится поддерживать два протокола на одной рабочей станции, включая аккуратное управление IP-адресами в интрасети. Приходится присваивать каждой рабочей станции индивидуальный IP-адрес и соответствующую ему маску подсети (более подробно о присвоении IP-адресов рассказано в статье "Как выбрать IP-адреса для вашей сети").

Чтобы упростить управление IP-адресами рабочих станций, можно настроить рабочие станции так, чтобы они запрашивали свои IP-адреса у сервера DHCP. В состав системы IntranetWare входит сервер DHCP, который можно загрузить на сервере IntranetWare.

Сервер DHCP хранит базу имеющихся IP-адресов и динамически присваивает их рабочим станциям. Когда пользователь включает рабочую станцию, она запрашивает IP-адрес у сервера DHCP. Рабочая станция использует этот адрес до тех пор, пока пользователь не выключит ее. После этого сервер DHCP может присвоить тот же IP-адрес другой рабочей станции (см. раздел "Установка сервера DHCP").

Использование на рабочей станции протокола IPX и шлюза IPX/IP Gateway

Рабочую станцию Windows 3.x или Windows 95 можно настроить так, чтобы использовать только IPX и посылать все запросы TCP/IP на шлюз IPX/IP Gateway по протоколу IPX (для рабочих станций Macintosh этот вариант невозможен). Выбрав этот вариант конфигурации, вы должны выполнить следующие операции:

Установить на рабочей станции клиентскую часть шлюза IPX/IP Gateway, входящую в состав клиентского ПО IntranetWare Client для DOS/Windows 3.х или для Windows 95.
Установить маршрутизатор NetWare MPR на сервере IntranetWare.
Активизировать шлюз IPX/IP Gateway на маршрутизаторе MPR (см. раздел "Настройка шлюза IPX/IP Gateway").

Когда рабочая станция сконфигурирована на использование шлюза IPX/IP Gateway, она формирует запрос TCP/IP в виде пакета IPX и посылает его прямо на шлюз IPX/IP Gateway. Шлюз преобразует полученный запрос в пакет TCP/IP и отправляет его на указанный в пакете IP-адрес. Получив ответ на запрос рабочей станции, шлюз формирует ответ в виде пакета IPX и отправляет его назад на рабочую станцию.

Вариант настройки с использованием шлюза IPX/IP Gateway - самый простой для управления, поскольку в этом случае вам не приходится вручную присваивать IP-адреса рабочим станциям. Однако такая конфигурация имеет некоторые недостатки: поскольку все запросы рабочей станции к службам интрасети должны проходить через шлюз IPX/IP Gateway, он может стать "узким местом" в сети. Кроме того, если через шлюз проходит слишком большой трафик, это снижает быстродействие сервера.

Увеличить скорость передачи пакетов и снизить нагрузку на сервер можно следующим образом: установить несколько шлюзов IPX/IP Gateway (на нескольких серверах IntranetWare) и распределить между ними запросы TCP/IP. Распределить запросы между шлюзами можно путем назначения для каждой станции шлюза IPX/IP Gateway по умолчанию; такой шлюз будет обрабатывать большую часть запросов, поступающих от рабочей станции.

Использование на рабочей станции протокола TCP/IP и NetWare/IP

Последний вариант настройки - это настройка рабочей станции Windows 3.х или Windows 95 на использование для связи только протокола TCP/IP. Когда рабочая станция сконфигурирована для использования NetWare/IP, она связывается с файловой системой, NDS и посылает запросы в интрасети, используя протокол TCP/IP.

Если вы выберете этот вариант конфигурации рабочей станции, вам придется установить на ней клиентскую часть NetWare/IP, входящую в состав клиентского ПО IntranetWare Client для DOS/Windows 3.x или Windows 95. Затем нужно будет установить и настроить службу NetWare/IP на сервере IntranetWare, с которым могут связываться рабочие станции, использующие только протокол TCP/IP.

Использование NetWare/IP является более трудоемким в настройке и управлении, чем другие варианты конфигурации рабочей станции. Помимо присвоения IP-адреса каждой рабочей станции или настройки сервера DHCP для управления IP-адресами приходится устанавливать NetWare/IP на сервере интрасети. При этом нужно установить две основных части NetWare/IP - службу Domain SAP/RIP Service (DSS) и систему именования доменов Domain Naming System (DNS). DSS и DNS позволяют рабочей станции, использующей NetWare/IP, находить и использовать службы файловой системы и NDS без протокола IPX. (Поскольку объем данной статьи ограничен, в ней не приводится подробных инструкций по настройке NetWare/IP на сервере IntranetWare. Если вы хотите настроить на вашем сервере службу NetWare/IP, обратитесь к книге "Novell's Guide to Integrating NetWare and TCP/IP", о которой рассказывается во врезке "Рекомендуемый источник".)

Вы можете решить воспользоваться службой NetWare/IP в одном из трех случаев:

У вас больше опыта по управлению протоколом TCP/IP, чем протоколом IPX;
Вы хотите соединить вашу сеть IntranetWare непосредственно с сетью, основанной на протоколе TCP/IP, не настраивая при этом отдельного шлюза;
Вы хотите обеспечить клиентам IntranetWare доступ к службам файловой системы и печати в сети UNIX.

Настройка рабочих станций для доступа к интрасети

Решив, каким образом рабочие станции Windows 3.х, Windows 95 и Macintosh должны обмениваться информацией в вашей сети IntranetWare, вы можете приступить к их настройке.

Настройка рабочей станции Windows 3.х

Операционная среда Windows 3.x сама по себе не поддерживает протокол TCP/IP, но вы можете обеспечить такую поддержку, установив на ней клиентское ПО IntranetWare Client for DOS/Windows 3.x. Это клиентское ПО поддерживает все варианты конфигурации рабочей станции для использования TCP/IP. Чтобы настроить рабочую станцию Windows 3.x для доступа к интрасети IntranetWare, выполните следующие операции:

Запустите на рабочей станции Windows 3.x программу SETUP.EXE установки клиента IntranetWare Client for DOS/Windows 3.x. (Программа SETUP.EXE находится на сервере IntranetWare в каталоге SYS:\PUBLIC\CLIENTS\WIN31.)
Выполняйте операции по установке так же, как вы делали бы это для обычного клиента Windows 3.x до того момента, когда на экране появится диалоговое окно "Additional Options" ("Дополнительные варианты настройки").
Выберите варианты настройки рабочей станции:
1. Если вы хотите настроить рабочую станцию на использование одновременно протоколов IPX и TCP/IP, следует выбрать только вариант "TCP/IP" (не выбирайте вариант "NetWare/IP").
2. Если вы хотите настроить рабочую станцию, уже использующую протокол IPX, на использование шлюза IPX/IP Gateway, следует выбрать только вариант "IPX/IP Gateway".
3. Если вы хотите настроить рабочую станцию на использование только протокола TCP/IP, следует выбрать оба варианта - "TCP/IP" и "NetWare/IP".

Сделав выбор, нажмите кнопку "Next".
Если в п. 3 вы выбрали вариант "TCP/IP", то на экране появится диалоговое окно "TCP/IP Configuration" ("Конфигурация TCP/IP"). Если вы хотите, чтобы рабочая станция получала свой IP-адрес от сервера DHCP, оставьте текстовые поля в окне пустыми. В противном случае в поле "Client IP Address" ("IP-адрес клиента") введите IP-адрес, который вы хотите присвоить этой рабочей станции. Затем в поле "Subnetwork Mask" ("Маска подсети") введите значение маски подсети, установленное для вашей сети.
Нажмите кнопку "Next". Далее процесс установки происходит точно так же, как для обычного клиента Windows 3.x.
Если вы хотите, чтобы рабочая станция получала IP-адрес от сервера DHCP, отредактируйте файл NET.CFG, находящийся в каталоге C:\NOVELL\CLIENT32, добавив в раздел "Protocol TCP/IP" строку IP_CONFIGURATION DHCP
Перезагрузите рабочую станцию и проверьте работу протокола TCP/IP (см. врезку "Проверка работы протокола TCP/IP").

Настройка рабочей станции Windows 95

В отличие от Windows 3.x, операционная система Windows 95 имеет встроенную поддержку протокола TCP/IP. Чтобы настроить TCP/IP на рабочей станции Windows 95, выполните инструкции производителя по настройке сетевой интерфейсной платы, а затем проделайте следующие операции:

Запустите на рабочей станции Windows 95 программу SETUP.EXE установки клиента IntranetWare Client for Windows 95 (файл SETUP.EXE находится на сервере IntranetWare в каталоге SYS:\PUBLIC\CLIENTS\WIN95). Выполните установку клиента точно так же, как это делается в случае стандартной рабочей станции, поддерживающей протокол IPX.
Выберите в меню "Start" пункт "Settings" ("Параметры"), а затем выберите из меню "Settings" пункт "Control Panel" ("Панель управления").
Дважды щелкните мышью на пиктограмме "Network". В зависимости от того, как именно вы хотите настроить рабочую станцию, выполните пп. 4 и 5 или пп. 5 и 6.
Если вы хотите настроить рабочую станцию на использование шлюза IPX/IP Gateway, выполните следующие операции:
1. Нажмите кнопку "Add..." ("Добавить") в окне "Network". При этом на экране появится диалоговое окно "Select Network Component Type" ("Выберите тип устанавливаемого компонента").
2. Выберите "Protocol" и нажмите кнопку "Add". На экране появится диалоговое окно "Network Protocol" ("Сетевой протокол").
3. В перечне "Manufacturers" ("Изготовители") выберите "Novell". Затем в перечне "Network Protocols" ("Сетевые протоколы") выберите "Novell NetWare IPX/IP Gateway" и нажмите кнопку "ОК".
4. Перейдите к выполнению п. 11.
Если вы хотите настроить рабочую станцию на использование протоколов IPX и TCP/IP через службу NetWare/IP, то выполните следующие операции:
1. Нажмите кнопку "Add..." в окне "Network". При этом на экране появится диалоговое окно "Select Network Component Type".
2. Выберите "Protocol" и нажмите кнопку "Add". На экране появится диалоговое окно "Network Protocol".
3. В перечне "Manufacturers" выберите позицию "Microsoft". Затем в перечне "Network Protocols" выберите позицию "TCP/IP" и нажмите кнопку "ОК".
4. Если вы настраиваете рабочую станцию, которая использует протоколы IPX и TCP/IP, то перейдите к выполнению п. 7.
Если вы хотите настроить рабочую станцию на использование службы NetWare/IP, проделайте следующие операции:
1. Нажмите кнопку "Add..." в окне "Network". При этом на экране появится диалоговое окно "Select Network Component Type".
2. Выберите "Protocol" и нажмите кнопку "Add". На экране появится диалоговое окно "Network Protocol".
3. В перечне "Manufacturers" выберите "Novell". Затем в перечне "Network Protocols" выберите "Novell NetWare/IP Protocol" и нажмите кнопку "ОК".
Выберите "TCP/IP" и нажмите кнопку "Properties" ("Свойства"). На экране появится диалоговое окно "TCP/IP Properties" ("Свойства TCP/IP").
Перейдите к вкладке "IP Address".
Выберите "Specify an IP Address" ("Задать IP-адрес"), введите IP-адрес и маску подсети, которые вы хотите назначить рабочей станции. Если вы хотите, чтобы рабочая станция получала адрес от сервера DHCP, то отметьте кнопку "Obtain an IP Address Automatically" ("Получать IP-адрес автоматически").
Закройте диалоговое окно "TCP/IP Configuration", нажав кнопку "ОК".
Закройте окно "Network", нажав кнопку "ОК". На экране появится диалоговое окно, предлагающее вам перезагрузить рабочую станцию.
Чтобы активизировать новую конфигурацию TCP/IP, перезагрузите рабочую станцию, нажав кнопку "Yes".

Проверка работы протокола TCP/IP

Установив на сервере и рабочих станциях протокол TCP/IP, проверьте его работу, чтобы убедиться, что и сервер, и каждая из рабочих станций могут передавать информацию по этому протоколу. Провести такую проверку проще всего с помощью утилиты ping, посылающей тестовый запрос IP-хосту, связь с которым вы хотите проверить. При получении тестового запроса хост сразу же переадресовывает этот пакет и отправляет его обратно на хост, с которого он был отправлен. Получив ответ от проверяемого IP-хоста, утилита сообщает вам, сколько времени потребовалось на отправку пакета и получение ответа.

В последующих разделах рассказывается:

как послать тестовый запрос с консоли сервера;
как послать тестовый запрос с DOS-хоста (который не настроен на использование шлюза IPX/IP Gateway;
как послать тестовый запрос с хоста, настроенного на поддержку шлюза IPX/IP Gateway;
как определить причину непрохождения тестового запроса.

Посылка тестового запроса с консоли сервера

Система IntranetWare содержит утилиту PING, которая позволяет проверить, может ли данный сервер обмениваться информацией с другими IP-хостами в вашей сети. Чтобы проверить связь с IP-хостами, выполните следующие операции:

Загрузите утилиту PING, введя на консоли сервера IntranetWare команду
LOAD PING
Введите IP-адрес того хоста, связь с которым вы хотите проверить. (Чтобы тест прошел успешно, нужно, чтобы хост находился в рабочем состоянии, был подключен к сети и настроен на использование протокола TCP/IP.)
Начните проверку связи, нажав клавишу Escape
Для проверки других хостов нажмите клавишу Insert и повторите операции, описанные в пп. 2 и 3.

Если связь между сервером IntranetWare и хостом устанавливается, то значение в графе "Received" ("Получено") будет увеличиваться. Появятся также значения в графах "High", "Low", "Last" и "Average", указывающие, сколько времени потребовалось хосту для отправки ответов на тестовые запросы.

Отправка тестового запроса с DOS-хоста

При работе с хостом, который не настроен на поддержку шлюза IPX/IP Gateway, вы можете воспользоваться утилитой ping для DOS, входящей в состав клиентского ПО IntranetWare Client for DOS/Windows 3.х. Чтобы проверить способность DOS-хоста устанавливать связь с другими IP-хостами вашей сети, в ответ на приглашение DOS введите команду
PING <адрес_ip>
При этом вместо текста в угловых скобках задайте адрес IP-хоста, связь с которым вы хотите проверить. Если связь между DOS-хостом и IP-хостом установилась, то на экране вы увидите сообщение, аналогичное следующему:
Packet: 1 Length: 33 Response: 54 ms
200.100.50.12 responded in 54 ms

Отправка тестового запроса от клиента IPX/IP Gateway

Если IP-хосты в вашей сети настроены на поддержку шлюза IPX/IP Gateway, то для проверки связи с ними вы можете использовать утилиту WinPing. Эта утилита устанавливается на хосте Windows 3.х или Windows 95 при установке клиентской части шлюза IPX/IP Gateway, входящей в ПО клиента IntranetWare Client для Windows 3.x или для Windows 95. Чтобы проверить связь с хостом, поддерживающим шлюз IPX/IP Gateway, выполните следующие операции:

Запустите утилиту WinPing. Если вы работаете с хостом Windows 3.x, то эта утилита находится в программной группе "User Tools". При работе с хостом Windows 95 выберите меню "Start", затем "Programs", затем "Novell", затем "IPX/IP Gateway", а затем "WinPing".
В поле "Host" введите IP-адрес хоста, связь с которым вы хотите проверить. Рекомендуется использовать IP-адрес вашего сервера, на котором работает IPX/IP Gateway, поскольку если связь с сервером будет установлена, то это будет означать, что и шлюз работает правильно.
Нажмите кнопку "Ping".

Если связь между вашей рабочей станцией и хостом установилась, то на экране вы увидите сообщение, аналогичное следующему:

200.100.50.12 Responded

Поиск причины непрохождения тестового запроса

Если тестовый запрос от одного хоста к другому не проходит, выполните следующие операции:

Убедитесь, что вызываемый хост находится в рабочем состоянии и настроен на поддержку TCP/IP.
Проверьте настройку TCP/IP на обоих хостах, послав тестовые запросы к ним с третьего хоста.
Если оба хоста находятся в одном сегменте ЛВС, убедитесь в том, что обоим хостам присвоены IP-адреса с одним и тем же номером сети.
Если хосты находятся в различных сегментах ЛВС, проверьте правильность настройки маршрутизации TCP/IP.

Настройка рабочей станции Windows NT

В рабочих станциях Windows NT протокол TCP/IP используется по умолчанию. Чтобы интегрировать рабочую станцию Windows NT в среду IntranetWare, выполните следующие действия:

Запустите на рабочей станции программу SETUP.EXE установки клиента IntranetWare Client for Windows NT (это клиентское ПО можно загрузить с Web-узла компании Novell: http://www.novell.com/intranetware/clientwinnt.html). Выполните процедуру установки клиента точно так же, как это делается для стандартной рабочей станции, использующей протокол IPX.
На панели управления "Control Panel" выберите пиктограмму "Network". Вдоль верхнего края окна клиента появятся названия пяти вкладок: "Identification" ("Идентификация"), "Services" ("Службы"), "Protocols" ("Протоколы"), "Adapters" ("Адаптеры") и "Bindings" ("Привязка").
Перейдите к вкладке "Services" и нажмите на кнопку "Add". На экране появится перечень сетевых служб.
Выберите желаемый вариант настройки рабочей станции:
1. Если вы хотите настроить рабочую станцию на использование только протокола IP, выберите опцию "Novell NetWare/IP Support" ("Поддержка NetWare/IP").
2. Если вы хотите настроить рабочую станцию на одновременное использование протоколов TCP/IP и IPX, выберите опцию "Novell NetWare Client for Windows NT". Появится экран для настройки входа в сеть. Теперь нужно настроить TCP/IP. Перейдите к вкладке "Protocols". Если нужно добавить протокол TCP/IP, нажмите кнопку "Add", а затем выберите опцию "TCP/IP Protocol". В окне "Network Protocols" дважды щелкните мышью на "TCP/IP" и введите информацию об IP-адресе, DNS и шлюзе.

Настройка рабочей станции Macintosh

Как и Windows 95, операционная система Macintosh System 7 имеет встроенную поддержку протокола TCP/IP. Ранние версии системы System 7 обеспечивали поддержку TCP/IP через панель управления "MacTCP". Вы по-прежнему можете использовать эту панель во всех версиях System 7, но компания Apple разработала более совершенную систему, названную Open Transport. Лучше всего использовать Open Transport с версией System 7.5.5 или выше.

Для рабочей станции Macintosh возможен только один вариант настройки: одновременное использование протоколов IPX и TCP/IP. Рабочую станцию Macintosh нельзя настроить на использование шлюза IPX/IP Gateway или службы NetWare/IP.

Чтобы настроить рабочую станцию с ОС System 7.5.5 или выше на использование протокола TCP/IP с помощью системы Open Transport, выполните следующие операции:

Запустите приложение Network Software Selector, находящееся в папке Apple Extras.
Выберите команду "Use Open Transport Networking" ("Использовать систему Open Transport") и закройте панель управления, нажав для этого на соответствующую кнопку в левом верхнем углу окна.
Перезагрузите рабочую станцию.
Откройте панель управления "TCP/IP".
В меню "Connect" ("Связь") выберите способ связи рабочей станции с сервером IntranetWare. В большинстве случаев нужно выбирать опцию "Ethernet".
В меню "Configure" ("Настройка") выберите опцию "Manually" ("Вручную") или опцию "Using DHCP Server" ("С помощью сервера DHCP") в зависимости от того, каким способом вы собираетесь присваивать рабочей станции IP-адрес.
Если в п. 6 вы выбрали опцию "Manually", введите IP-адрес и маску подсети, которые вы хотите присвоить этой рабочей станции.
Закройте панель управления "TCP/IP", нажав соответствующую кнопку в левом верхнем углу окна.
Когда на экране появится приглашение, предлагающее сохранить данную конфигурацию, нажмите кнопку "Yes".
Перезагрузите рабочую станцию.

Установка сервера DHCP

Если вы настроили ваши рабочие станции на использование протоколов IPX и TCP/IP или на использование только протокола TCP/IP, то вы можете настроить сервер DHCP таким образом, чтобы он автоматически присваивал IP-адреса рабочим станциям (конечно, если ваши рабочие станции используют протокол IPX и посылают запросы TCP/IP на шлюз IPX/IP Gateway, устанавливать сервер DHCP не нужно).

Установка программного обеспечения сервера DHCP

ПО сервера DHCP находится на компакт-диске операционной системы NetWare 4.11 (NW411), который входит в комплект поставки IntranetWare. Чтобы установить сервер DHCP, выполните следующие операции:

Запустите на консоли сервера IntranetWare утилиту установки INSTALL, введя команду
LOAD INSTALL
В меню "Installation Options" ("Варианты установки") выберите пункт "Product Options" ("Продукты").
В меню "Other Installation Items/Products" ("Другие элементы/продукты") выберите пункт "Install NetWare DHCP" ("Установить NetWare DHCP").
Когда на экране появится соответствующий запрос, подтвердите место расположения исходных загрузочных файлов или при необходимости укажите правильный путь к ним. По умолчанию эти файлы находятся в каталоге NW411:\PRODUCTS\NW411\INSTALL\IBM\DOS\XXX\ENGLISH\. После того как утилита INSATALL скопирует необходимые файлы, она запустит утилиту Product Installation; при этом на экране появится меню "Installation Options".
Выберите пункт "Install Product" ("Установить продукт"). На экране появится меню "Install to Servers" ("Установить на серверы").
Выберите из перечня серверов тот, на котором вы хотите установить программное обеспечение сервера NetWare DHCP.
Когда на экране появится запрос о начале установки программного обеспечения сервера, выберите "Yes".
После того как утилита установки выдаст сообщение, что установка прошла успешно, нажмите клавишу Enter, чтобы убрать с экрана это сообщение.
Нажмите клавишу Escape, а затем для выхода из утилиты Product Installation введите команду "Yes".

Нажмите дважды клавишу Escape, а затем выберите "Yes" для выхода из утилиты INSTALL.

Настройка сервера DHCP

После того как вы загрузите на свой сервер ПО сервера DHCP, вам необходимо задать серверу DHCP IP-адреса, которые он должен динамически присваивать рабочим станциям. Чтобы настроить сервер DHCP, выполните следующие операции:

На консоли сервера IntranetWare запустите утилиту DHCP Configuration, введя команду
LOAD DHCPCFG
В меню "Configuration Menu" выберите пункт "Subnetwork Profile" ("Профайл подсети"). Профайл подсети определяет диапазон адресов, которые вы хотите сделать доступными в вашей сети.
Чтобы задать новый профайл подсети, нажмите клавишу Insert.
Введите название нового профайла и нажмите клавишу Enter.
Введите сетевой адрес вашей сети TCP/IP (подробнее об этом см. статью "Как выбрать IP-адреса для вашей сети").
Введите значение маски подсети в поле "Subnetwork Mask".
Выберите поле "Frame Type" ("Тип кадра") и нажмите клавишу Enter.
Чтобы ввести тип кадра, нажмите клавишу Insert.
Выберите тип кадра для вашей сети и нажмите клавишу Enter. Для большинства сетей Ethernet следует выбирать ETHERNET_II.
Нажмите клавишу Escape, чтобы закрыть окно "Frame Type".
Выберите параметр "Automatic IP Address Assignment" ("Автоматическое присвоение IP-адресов") и измените его значение на "Yes". При этом появится новое поле "Assign All Subnet IP Addresses" ("Присвоить все IP-адреса подсетей").
Если вы хотите динамически присваивать все IP-адреса, имеющиеся в вашей сети, упомянутой в п. 5, выберите "Yes" в поле "Assign All Subnet IP Addresses". В противном случае выберите "No" и введите диапазон присваиваемых IP-адресов. При этом начальный адрес выбранного вами диапазона вводится в поле "Start Address" ("Начальный адрес"), а конечный - в поле "End Address" ("Конечный адрес").
Нажмите клавишу Escape и выберите "Yes", чтобы сохранить новый профайл подсети.

Установка шлюза IPX/IP Gateway

Если вы настроили хотя бы одну из рабочих станций на использование протокола IPX и шлюза IPX/IP Gateway, то вам необходимо будет установить в сети этот шлюз. Он является частью маршрутизатора NetWare MPR, который следует установить прежде, чем приступать к настройке шлюза.

Установка маршрутизатора NetWare MPR

Чтобы установить маршрутизатор NetWare MPR на сервере IntranetWare, вам потребуется компакт-диск программы Novell Internet Access Server 4 (NIAS4) и лицензионная дискета системы IntranetWare. Для того чтобы установить маршрутизатор NetWare MPR, выполните следующую последовательность действий:

Вставьте компакт-диск NIAS4 в дисковод CD-ROM вашего сервера и для того, чтобы присвоить этому диску статус тома IntranetWare, введите команду
CD MOUNT NIAS4
Введите на консоли сервера команду
UNLOAD LIC_APP
Затем введите команду
LOAD INSTALL
В меню "Installation Options" выберите пункт "Product Options".
В меню "Other Installation Actions" ("Прочие действия по установке") выберите команду "Install a Product Not Listed" ("Установить не указанный в перечне продукт").
Нажмите клавишу F3 и введите строку NIAS4:\NIAS\INSTALL

На экране появится окно "Product Installation". В нем есть новое меню "Installation Options".

В этом меню выберите пункт "Install Product".
В меню "Install to Servers" выберите сервер, на котором вы хотите установить маршрутизатор NetWare MPR.
В ответ на вопрос о начале процедуры установки выберите "Yes".
В ответ на вопрос, хотите ли вы установить конфигурационные файлы, выберите "No".
Когда на экране появится сообщение с просьбой вставить лицензионную дискету, вставьте ее в дисковод, укажите правильный путь к нему и нажмите клавишу Enter.
По окончании установки нажмите дважды клавишу Enter, чтобы убрать с экрана появлявшиеся сообщения.
Нажмите клавишу Escape и выберите "Yes", чтобы выйти из утилиты Product Installation.
Нажмите дважды клавишу Escape и выберите "Yes", чтобы выйти из утилиты INSTALL.
Перезагрузите сервер IntranetWare.

Настройка шлюза IPX/IP Gateway

Чтобы настроить шлюз IPX/IP Gateway, нужно сначала активизировать его, а затем указать, куда сервер должен отправлять получаемые запросы TCP/IP. Чтобы настроить шлюз IPX/IP Gateway на сервере IntranetWare, выполните следующие операции:

Введите на консоли сервера IntranetWare команду, которая запускает утилиту Internetworking Configuration:
LOAD INETCFG
В меню "Internetworking Configuration" выберите пункт "Protocols".
В меню "Protocol Configuration" выберите пункт "TCP/IP". На экране появится диалоговое окно "TCP/IP Protocol Configuration".
Выберите поле "IPX/IP Gateway Configuration" ("Настройка шлюза IPX/IP Gateway") и нажмите клавишу Enter.
Измените значение этого поля на "Enabled" ("Разрешено").
Для выхода из программы дважды нажмите клавишу Escape.
Когда на экране появится приглашение войти в службу NDS, используйте для регистрации имя пользователя ADMIN. Программа установки создаст в базе данных NDS объект, представляющий шлюз IPX/IP Gateway.
Перезагрузите сервер IntranetWare.

Дальнейшее развитие интрасети

Активизировав в сети протокол TCP/IP, вы заложили фундамент вашей интрасети. В дальнейшем на этом фундаменте можно создавать любую службу интрасети. Например, теперь ваша сеть может поддерживать сервер Novell Web Server. В следующей статье этого цикла будет рассказано, как настроить такой сервер и публиковать документы в электронной форме.

Терри Л. Джеффресс (Terry L. Jeffress) – сотрудник агентства Niche Associates, которое занимается написанием и редактированием технических статей.

Пишите : На деревню, Паше

Last updated: 17.10.04 20:53:29
